ППЦ-16 – это полуприцеп-цистерна, используемая для перевозки и недлительного хранения светлых нефтяных продуктов, чья плотность не превышает 860 кг/м3.
Технические характеристики

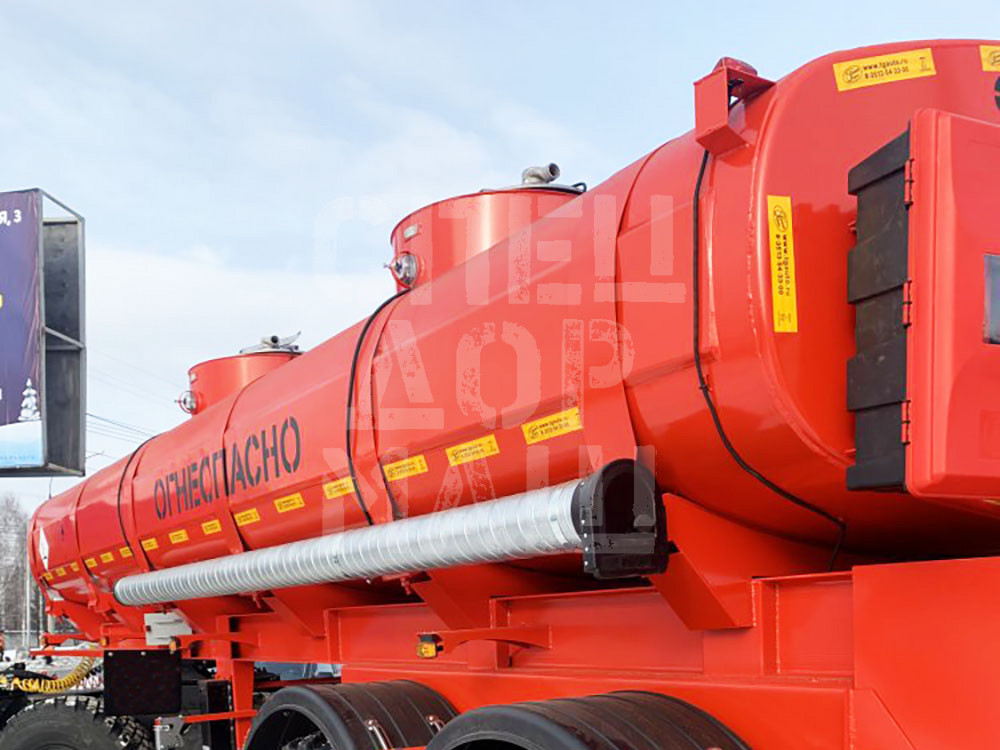

Цистерна изготовлена в форме горизонтальной емкости. Для увеличения надежности резервуара, предотвращения формирования гидравлических ударов внутри цистерны предусмотрены ребра жесткости. Форма ребер (или волнорезов) плосковыгнутая.
Емкость вмещает объем 16м3, имеет два автономных отделения и сечение в форме чемодана.
Конструкционное решение
Корпус транспортного средства изготовлен из стали 09Г2С — высокопрочной и низколегированной. Основание ППЦ-16 представляет собой опорные элементы на подрамнике. Такая конструкция призвана обеспечить повышенную прочность резервуара при движении в сложных дорожных условиях, а также прочно закрепить цистерну на шасси.
Опорные элементы имеют соединения с ложементами из металла, которые фиксируются стремянками на рамные лонжероны. Металлические ребра, стойки, предназначенные для предохранения конструкции от деформаций, смонтированы в ложементах под опорными элементами. Под опоры емкости устанавливаются амортизирующие резиновые модули.
Закрепление цистерны осуществляется с помощью стяжных лент. Рамная конструкция монтируется на тележку.
В основу подвески полуприцепа-цистерны положен рессорно-балансирный принцип.
Тормозная система основана на пневмоприводе от тягача.
Оборудование ППЦ-16

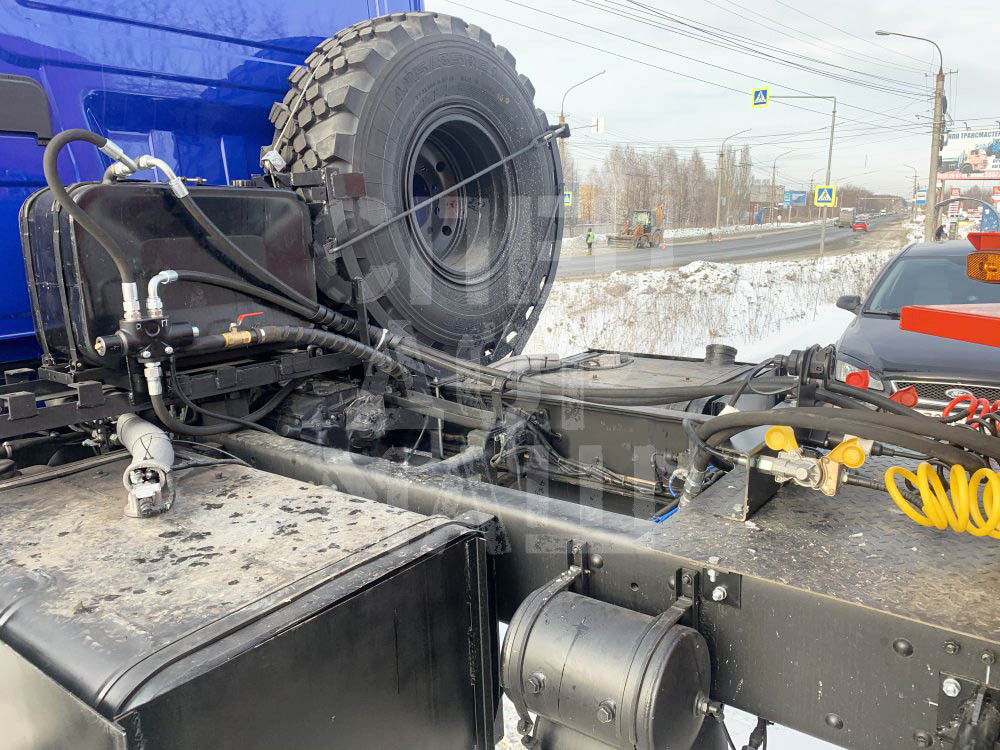

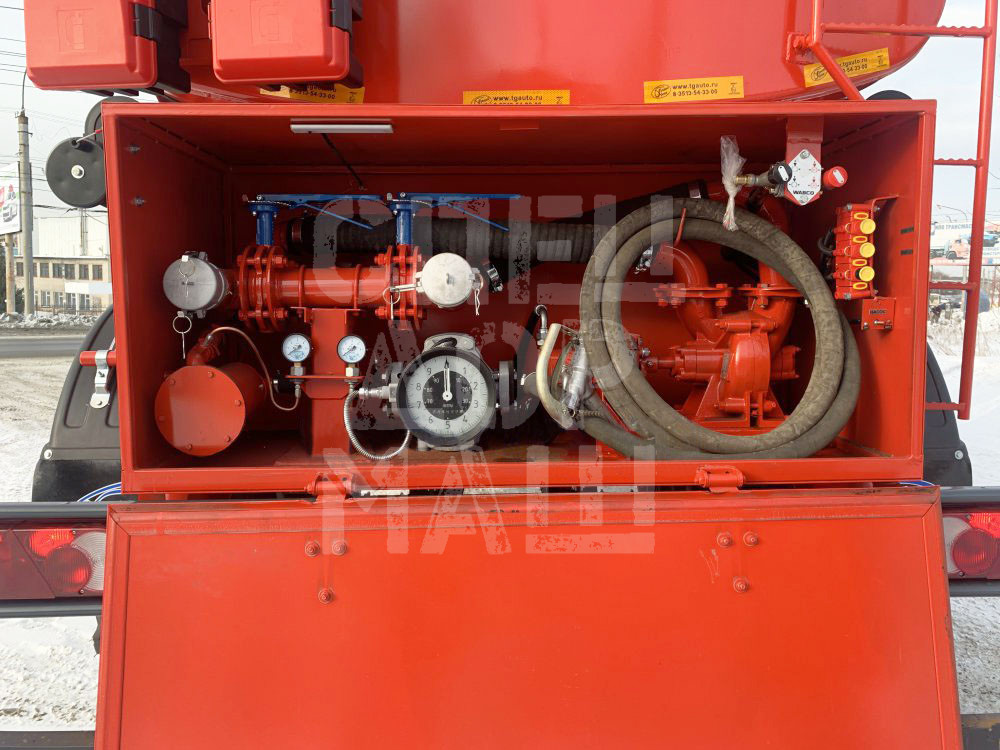

Устройство для выдачи нефтепродуктов размещено на заднем свесе цистерны. Заливка топлива производится посредством вакуумного насоса СВН-80 с гидроприводом. Его производительность составляет 35м3/ч.
ППЦ-16 имеет 2 горловины и воздушные трубки. В крышке цистерны размещаются наливной люк и дыхательный клапан. Для работников, обслуживающих резервуар, предусмотрены специальные площадки, оснащенные поручнями и ребристой поверхностью для безопасности перемещения при любых погодных условиях.
Электрическая проводка ППЦ-16 смонтирована в металлические рукава. Соединения (электрические контакты) имеют герметичность. Приборы энергосистемы полуприцепа изготовлены во взрывобезопасном варианте.
Полуприцеп-цистерна имеет соответствие требованиям ДОПОГ.
