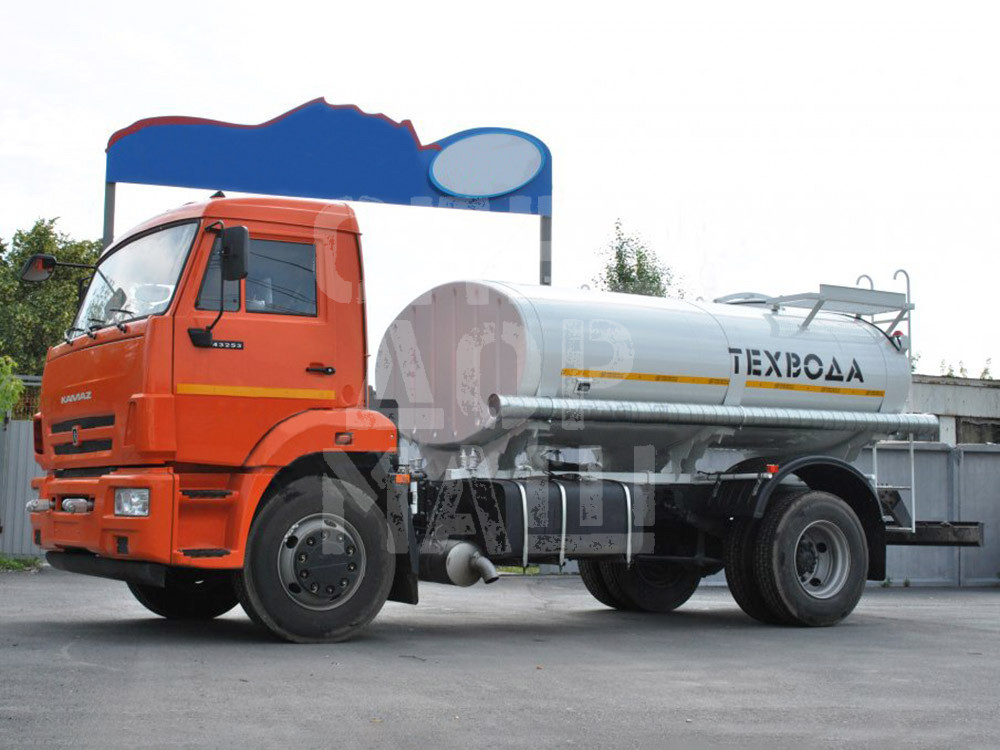

Цистерна АЦВ-8 смонтирована на шасси автомобиля КамАЗ 43253-3010-69(G5), позволяет обеспечить транспортировку технической воды, жидкостей, при условии, что плотность не будет превышать 1000 кг/м2. Эксплуатация автоцистерны допускается в различных климатических условиях. Но применение при значительных минусовых температурах потребует дооборудования насосной системы обогревом, также для насосной системы и трубопроводов потребуется монтаж слоя теплоизоляционных материалов.
Технические особенности цистерны АЦВ-8
В комплектацию автоцистерны АЦВ-8 входят следующие конструктивные элементы:

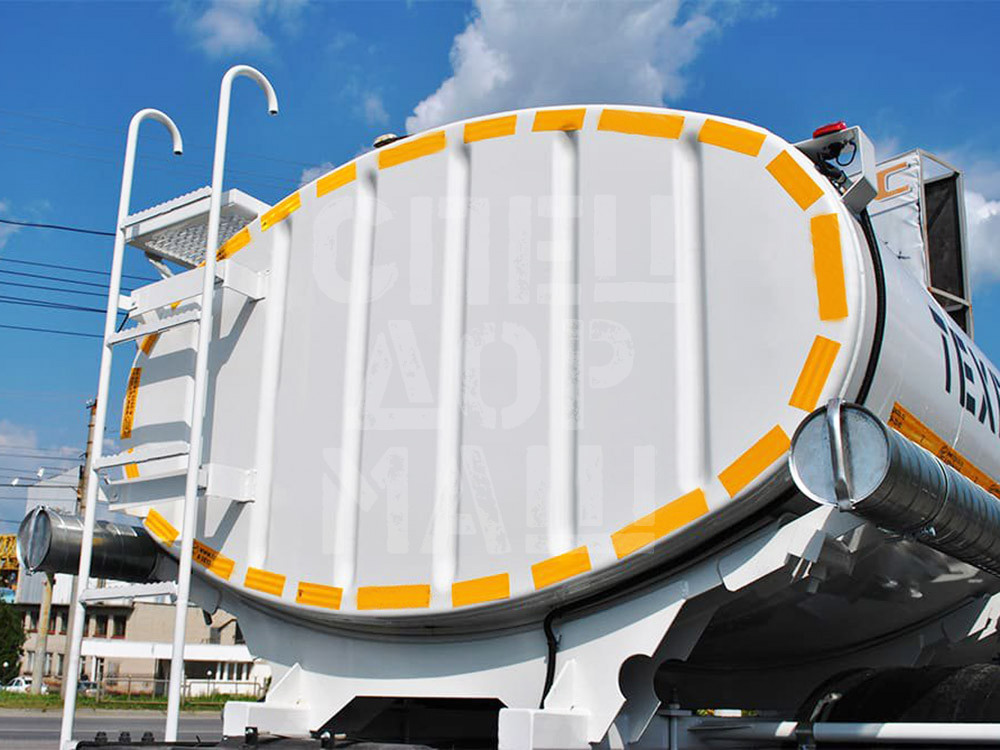

- Автоцистерна эллиптической формы, вместительность которой составляет 8 тысяч литров;

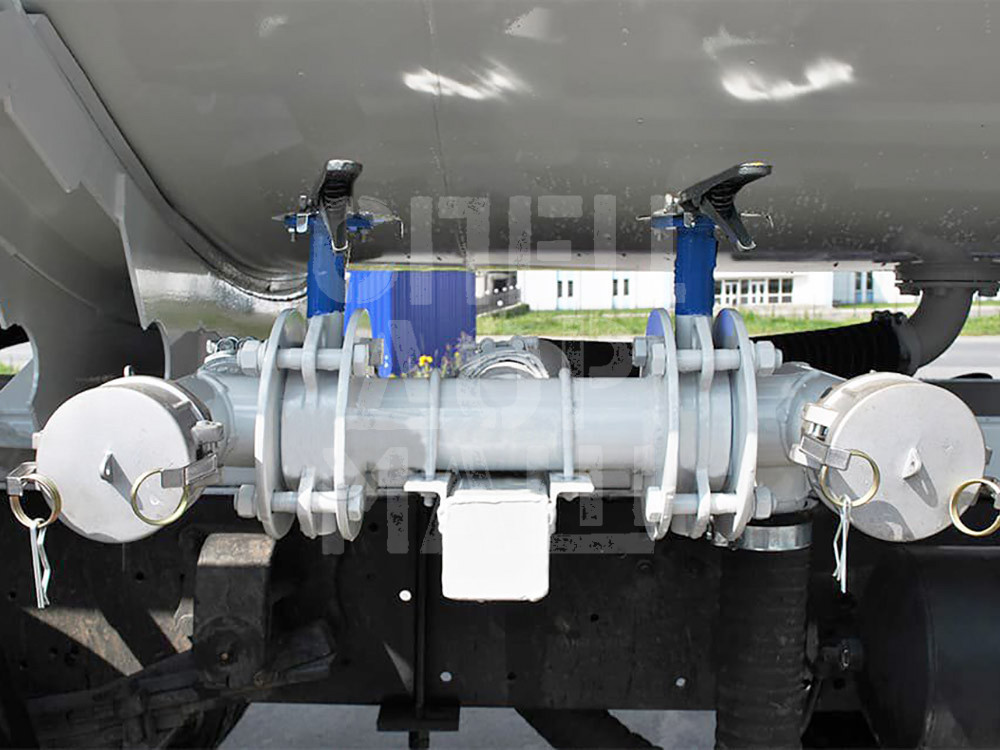

- Система трубопроводов, которая обеспечивает слив и закачку жидкостей;
- Электрическое оборудование различного назначения.
Среди основных конструктивных особенностей цистерны для тех.воды АЦВ-8 необходимо отметить применение антикоррозийного покрытия, которое увеличивает устойчивость к появлению и воздействию ржавчины.
Насосное оборудование
Забор жидкостей осуществляется при помощи насосного оборудования модели СЦЛ-00. Привод насоса: от силового агрегата автомобиля через КОМ и трансмиссию промежуточного типа.
Насосное оборудование обладает напором до 30 метров и способно обеспечить закачку до 6 литров различных жидкостей за одну секунду. Привод установленного насоса способен вращаться с частотой до 1,6 тысячи оборотов в минуту.
Автоцистерна АЦВ-8 КамАЗ 43253-3010-69(G5) комплектуется двумя напорно-всасывающими рукавами с условным диаметром 75 мм, длиной 4 метра.
Технические особенности шасси КамАЗ 43253-3010-69(G5)
В качестве базы для АЦВ-8 используется грузовой автомобиль КамАЗ 43253-3010-69(G5), который имеет колесную формулу 4 х 2. Машина собрана на рамной платформе, комплектуется надежной и прочной рессорной подвеской, которая устанавливается и на заднюю, и на переднюю ось. На колеса установлены пневматические тормозные системы барабанного типа. Их конструкция отличается применением тормозных прокладок, ширина которых составляет 140 мм и барабаном, диаметром 400 мм.
Среди электрооборудования необходимо отметить генератор, работающий с напряжением 28 вольт, выдающий мощность 2 кВт. Емкость двух АКБ составляет 190 Ач, установлен топливный бак, вместительность которого 350 литров. Используются дисковые колеса с пневматическими шинами.
Двигатель
На КамАЗ 43253-3010-69(G5) в качестве силового агрегата применяют дизельный двигатель Cummins ISB6.7 E5 250, который соответствует требованиям стандарта Евро-5 и имеет 6 цилиндров. При объеме 6,7 литра он способен развивать мощность до 250 лошадиных сил. Предусмотрено применение системы турбонаддува, которая способна обеспечить охлаждение подаваемого воздуха.
Коробка передач
Для комплектации КамАЗ 43253-3010-69(G5) используется коробка передач механического типа ZF 6S700, которая рассчитана на 6 скоростей. Она выполнена в виде 6-ступенчатого редуктора, который обеспечивает включение скоростей переднего хода синхронизаторами, заднего — зубчатой муфты. Вес коробки ZF 6S700 составляет 103 кг, она обеспечивает выдачу крутящего момента в пределах 700 Нм.
